Senario:Mae piblinell pellter hir yn cael ei chyfyngu gan strwythurau arwyneb neu dir fferm, sy'n golygu bod gwely daear anod llorweddol yn anymarferol. Mabwysiadir ateb anod ffynnon ddwfn.

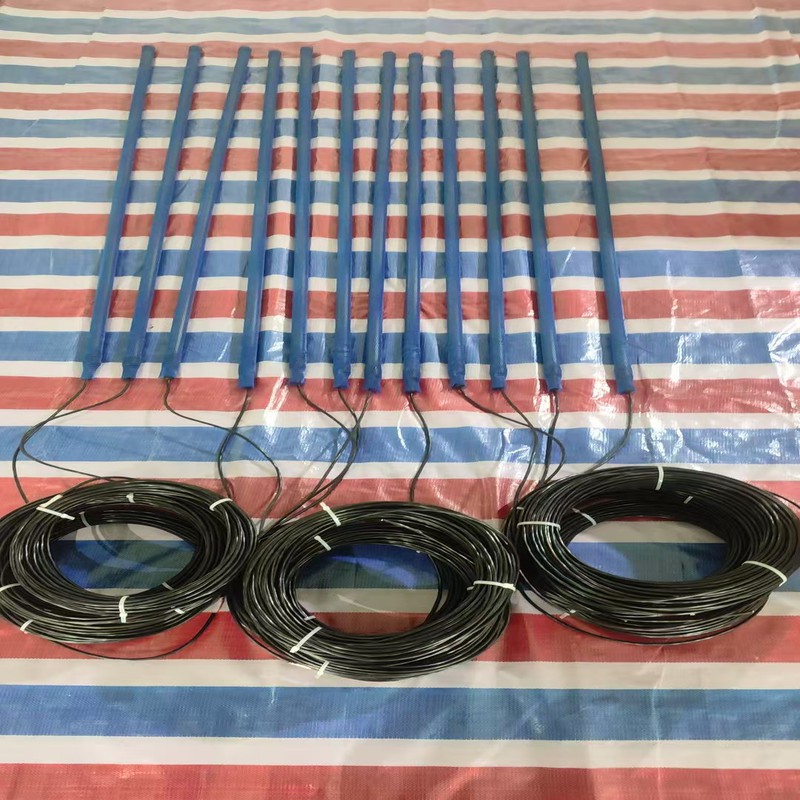

Yn y cyfluniad hwn, mae gan yr anod tiwbaidd MMO hyd effeithiol o 1.5 metr a diamedr o 25 mm. Mae'r gallu i gario cerrynt araen yn cefnogi allbwn parhaus o 20 A. Mae cebl craidd copr 1 × 16 mm² wedi'i osod yn y ffatri ymlaen llaw i gynffon anod, wedi'i amlygu am 50 metr. Mae'r cysylltiad rhwng y cebl a'r anod yn defnyddio uniad pontio copr-i-titaniwm gyda selio mowldio annatod; nid yw cryfder tynnol y cymal yn llai na 500 N.

Mae'r hyd cebl 50-metr yn seiliedig ar ofynion gwirioneddol y gwely daear ffynnon dwfn: o safle'r anod ar waelod y ffynnon i'r blwch cyffordd atal ffrwydrad pen ffynnon, mae angen hyd o 40 i 55 metr yn nodweddiadol. Gyda chroestoriad 16 mm² a cherrynt allbwn graddedig o 25 A, mae'r gostyngiad foltedd ar hyd y darn cebl hwn tua 1.1 V (wedi'i gyfrifo gan ddefnyddio gwrthedd copr o 0.017241 Ω·mm²/m). Gan ychwanegu'r gwrthiant anod-i-ddaear (tua 0.8 i 1.2 Ω), nid yw cyfanswm y gwrthiant dolen yn fwy na 2.5 Ω, sy'n dod o fewn ystod addasu cywirydd confensiynol 50 V / 30 A.

Yn ystod y gosodiad, gosodir y corff anod yng nghanol yr adran llenwi awel golosg ar waelod y ffynnon. Mae'r cebl 50-metr wedi'i glymu ar hyd wal y ffynnon i raff codi canolog, gyda chysylltiadau neilon bob 3 metr. Ni chaniateir i'r cebl gysylltu â chasin dur na gridiau sylfaen yn uniongyrchol; ychwanegir gorchudd HDPE dros y rhan ganol i atal sgrafelliad mecanyddol. Cyn ôl-lenwi, mesurir y gwrthiant inswleiddio rhwng craidd y cebl a'r ddaear; gyda megohmmeter 500 V, rhaid i'r darlleniad fod yn fwy na 200 MΩ. Mae profion ôl-gomisiynu yn dangos bod ymwrthedd gwely daear yr anod yn sefydlog ar 1.6 Ω, ac mae'r potensial pibell-i-bridd wedi'i begynu o -0.62 V i -1.10 V (CSE), gan fodloni gofynion safonol.

Nodiadau:
Electrod cyfeirio copr/copr sylffad CSE =.
NACE SP0169=safon Cymdeithas Genedlaethol y Peirianwyr Cyrydiad.
Sgôr diogelu mynediad IP{0}}.
HDPE=polyethylen dwysedd uchel.
PVC=polyvinyl clorid.
Mae'r holl ystodau data (ee, gostyngiad mewn foltedd 0.18 V/100m, amrywiad dwysedd cerrynt ±5%) yn werthoedd cyfrifedig nodweddiadol o arfer peirianneg
